Діоди SMD — це невеликі напівпровідникові компоненти, які контролюють напрямок електричного струму в сучасних електронних схемах.Вони широко використовуються в таких пристроях, як смартфони, швидкісні зарядні пристрої, автомобільні системи та комунікаційне обладнання, оскільки вони підтримують компактні компонування друкованих плат і ефективну високошвидкісну роботу.Різні типи діодів SMD виконують важливі функції, включаючи перетворення потужності, регулювання напруги, захист від перенапруги та комутацію сигналу.Розуміння їхньої електричної поведінки, теплових характеристик і конструкції корпусу є важливим для створення надійних і ефективних електронних систем.

Каталог

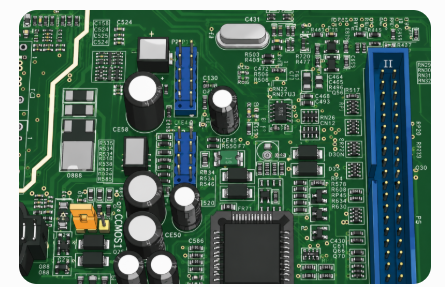

Surface-mount devices assembled on a modern high-density PCB circuit board
Рисунок 1. Пристрої для поверхневого монтажу, зібрані на сучасній друкованій платі високої щільності

Що таке діод SMD?

Пристрій для поверхневого монтажу (SMD) діоди — це компактні напівпровідникові компоненти, які використовуються для керування напрямком електричного струму в сучасних електронних схемах.На відміну від традиційних діодів із наскрізним отвором, які використовують дротяні виводи, вставлені в друковані плати (PCB), діоди SMD монтуються безпосередньо на поверхню друкованої плати за допомогою Технологія поверхневого монтажу (SMT).

За своєю суттю діоди SMD діють як односторонні електричні вентилі.Вони дозволяють струму текти в одному напрямку, одночасно блокуючи зворотний струм, який потенційно може пошкодити чутливі електронні компоненти.

Діоди SMD працюють через a Структура напівпровідника PN-переходу, який контролює електричну провідність за умов прямого та зворотного зміщення.Залежно від типу діода, вони можуть виконувати кілька важливих функцій схеми, включаючи випрямлення змінного струму в постійний, регулювання напруги, захист від зворотної полярності, придушення електростатичного розряду (ESD), високошвидкісне перемикання сигналу та керування радіочастотою.

Оскільки діоди SMD використовують компактні корпуси та коротші електричні шляхи, вони допомагають покращити продуктивність комутації, цілісність сигналу та загальну електричну ефективність у сучасних конструкціях друкованих плат.

Як працюють діоди SMD і як визначити полярність

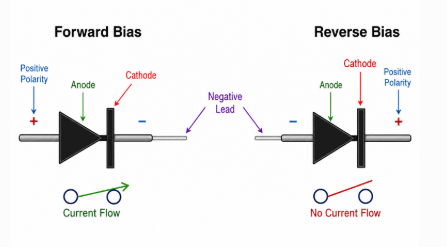

Forward and reverse bias operation of a diode showing current flow behavior

Малюнок 2. Робота прямого та зворотного зміщення діода, що показує поведінку потоку струму

Діоди для пристроїв поверхневого монтажу (SMD) — це невеликі електронні компоненти, які встановлюються безпосередньо на поверхню друкованої плати.Як і звичайні діоди, вони пропускають електричний струм лише в одному напрямку, блокуючи струм у протилежному напрямку.Цей односторонній потік струму захищає схеми, перетворює змінний струм на постійний і контролює напругу в електронних пристроях.

Діод SMD має два висновки: анод (+) і катод (−).Коли анод з'єднаний з a позитивна напруга а катод до a негативна напруга, діод стає прямим зміщенням і пропускає струм.Якщо підключити в зворотному напрямку, він стає зворотним зміщенням і блокує потік струму.

Важливо визначити полярність SMD-діода, оскільки неправильне встановлення може завадити роботі схеми або пошкодити компоненти.Більшість діодів SMD мають маркування, що вказує на сторону катода.

Загальні способи визначення полярності включають:

• Маркування стрічкою або смужкою: лінія або смужка з одного боку зазвичай позначає катодний (–) термінал.

• Друковані символи на друкованій платі: друковані плати часто мають символ діода, що вказує на орієнтацію.

• Коди упаковки: деякі SMD-діоди використовують буквено-цифрове маркування, яке можна перевірити за допомогою таблиць даних.

• Перевірка діода мультиметром: мультиметр у діодному режимі може визначити анод і катод шляхом перевірки напрямку струму.

Поширені типи діодів SMD та їх використання

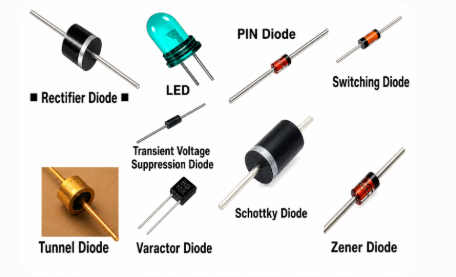

Common diode types used in electronic circuits

Рисунок 3. Поширені типи діодів, що використовуються в електронних схемах

Діоди SMD доступні в кількох спеціалізованих типах, причому кожен тип призначений для виконання певної електричної функції в електронних схемах.Їх роль включає випрямлення струму, регулювання напруги, придушення стрибків напруги, комутацію сигналу, виявлення світла та налаштування радіочастот.

Випрямні діоди: Випрямні діоди SMD перетворюють змінний струм (AC) на постійний (DC).Вони зазвичай використовуються в схемах перетворення електроенергії, де потрібен стабільний вихід постійного струму.

Діоди Шотткі: Діоди Шотткі SMD відомі своєю низькою прямою напругою та швидким перемиканням.Вони зазвичай використовуються у високоефективних ланцюгах живлення та швидкокомутаційних електронних системах.

Стабілітрони: Стабілітрони SMD регулюють напругу, працюючи в режимі зворотного пробою.Вони допомагають підтримувати стабільний рівень напруги та захищають чутливі компоненти від перенапруги.

Комутаційні діоди: Імпульсні діоди SMD призначені для швидкого перемикання в цифрових і високочастотних сигнальних схемах.Їх швидкий час відгуку допомагає покращити ефективність маршрутизації сигналу.

Діоди TVS (придушення перехідної напруги).: Діоди TVS SMD захищають схеми від раптових стрибків напруги, електростатичного розряду (ESD) і короткочасних стрибків напруги, які можуть пошкодити напівпровідникові компоненти.

Світлодіоди (світлодіоди): світлодіоди SMD перетворюють електричну енергію у видиме світло для освітлення, індикаторів дисплея та систем підсвічування.

Фотодіоди: Фотодіоди перетворюють вхідне світло в електричний струм і зазвичай використовуються в оптичних датчиках і системах виявлення світла.

Варакторні (варікапні) діоди: діоди Varactor SMD функціонують як конденсатори з контрольованою напругою, які допомагають регулювати частоту налаштування в радіочастотних і комунікаційних колах.

Тунельні діоди: Тунельні діоди SMD — це спеціальні високошвидкісні напівпровідникові пристрої, які використовуються в мікрохвильових печах, генераторах і просунутих радіочастотних системах через їх надзвичайно швидкі характеристики перемикання.

Порівняльний аналіз основних типів діодів SMD

Особливість
Випрямляч
Шотткі
стабілітрон
TVS
Основна функція
AC/DC перетворення
Швидкий з низькими втратами перемикання
Напруга регулювання
сплеск захисту
вперед Напруга
Вища
Низький
Помірний
Варіюється
Перемикання швидкість
Помірний
Дуже швидко
Помірний
Надзвичайно швидко
потужність Ефективність
Помірний
Високий
Помірний
Орієнтований на захист
Реверс Використання поломки
немає
немає
так
так
Поширений Використання в промисловості
потужність припаси
зарядні пристрої, SMPS
Рейки напруги
автомобільний, USB

Діоди Шотткі зазвичай віддають перевагу у високочастотних комутаційних схемах, оскільки їх низька пряма напруга та майже нульовий час відновлення допомагають зменшити втрати потужності та виділення тепла.Їх характеристики швидкого перемикання також покращують ефективність компактних електронних систем.

У компактних перетворювачах постійного струму діоди Шотткі часто виробляють менші втрати потужності, ніж стандартні випрямні діоди, оскільки їх нижча пряма напруга зменшує виділення тепла під час безперервного перемикання.

Стабілітрони в основному використовуються, коли потрібне стабільне регулювання напруги та контрольована операція зворотного пробою. TVS діоди, навпаки, оптимізовані для придушення перехідних процесів і швидкого захисту від стрибків напруги та подій ESD.

Стандартні випрямні діоди більше підходять для загального перетворення змінного струму в постійний, де продуктивність надшвидкого перемикання менш важлива.

Коди маркування діодів SMD

Ідентифікувати діод SMD часто складніше, ніж визначити традиційні компоненти з наскрізними отворами.Оскільки діоди для поверхневого монтажу (SMD) призначені для економії місця на друкованій платі, виробники лише друкують короткий буквено-цифрові позначки на упаковці замість повних номерів деталей.Ці позначки можуть виглядати як a кілька букв, чисел, або символи які відрізняються між виробниками.

Чому діоди SMD використовують маркувальні коди

Через обмежений розмір упаковки діоди SMD зазвичай містять лише скорочені ідентифікатори, а не повні номери моделей.Ці позначки можуть означати:

• Серія приладу

• Електричні характеристики

• Інформація про виробничу партію

• Ідентифікація виробника

• Орієнтація полярності

Не існує універсальної системи маркування для всіх виробників.Наприклад, такий код, як A7, може представляти різні компоненти залежно від виробника або типу упаковки.Через цей іон v ariat маркування слід перевіряти, використовуючи розміри упаковки та інформацію в таблиці даних, а не покладатися лише на друковані коди.

Загальні приклади маркування діодів SMD

1N4148W є одним із найбільш часто використовуваних сигнальних діодів SMD для високошвидкісних комутаційних програм.Типові приклади маркування включають T4, A2 і A7, тоді як загальні програми включають обробку сигналів, високошвидкісні комутаційні схеми, логічні інтерфейси та схеми захисту.Оскільки 1N4148W випускають кілька виробників, коди маркування можуть відрізнятися.Розміри упаковки часто дають додаткові підказки для ідентифікації.

Діод Шотткі SS14

SS14 — це широко використовуваний випрямляч з бар’єром Шотткі, відомий своїм низьким падінням прямої напруги та високою швидкістю перемикання.Типове маркування упаковки включає SS14 і S4.Основні характеристики включають номінальну зворотну напругу 40 В, ємність прямого струму 1 А та низьке падіння прямої напруги, що покращує ефективність і зменшує втрати потужності.Загальні застосування включають перетворювачі постійного струму в постійний, джерела живлення та системи заряджання акумуляторів.Діоди SS14 часто вибирають для компактних ланцюгів живлення, де ефективність і зниження тепла є важливими конструктивними міркуваннями.

Серія стабілітронів BZT52

Сімейство BZT52 містить компактні стабілітрони, які використовуються для регулювання напруги та захисту.Типове маркування залежить від номінальної напруги, із типовими прикладами, включаючи 2A, 5B і C2.Загальні застосування включають схеми опорної напруги, захист від перенапруги та формування сигналу.Оскільки схеми маркування можуть суттєво відрізнятися у різних виробників, настійно рекомендується перевіряти компонент за допомогою таблиць даних.

Діод Шотткі BAT54

Серія BAT54 популярна в портативній електроніці через низьку пряму напругу та малий розмір корпусу.Загальні приклади маркування включають KL і L4, тоді як програми включають портативні пристрої, радіочастотні схеми, маршрутизацію сигналу та електроніку, що працює від батарейок.

Розміри корпусів SMD-діодів і тепловий дизайн

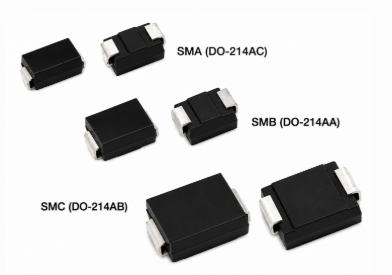

common SMD diode package sizes: SMA, SMB, and SMC.

Рисунок 4. Поширені розміри корпусів діодів SMD: SMA, SMB та SMC

Розмір корпусу діода SMD безпосередньо впливає на здатність до обробки струму, розсіювання тепла, надійність друкованої плати, стабільність комутації та довгострокову електричну продуктивність.Вибір правильного корпусу — це не лише встановлення компонента на друковану плату.Розмір упаковки також є важливим фактором для керування температурою, оскільки поганий контроль температури може підвищити температуру переходу, знизити ефективність і скоротити термін служби компонентів.

Менші корпуси діодів зазвичай вибираються для компактних і малопотужних конструкцій, де простір на друкованій платі обмежений.Великі пакети краще підходять для сильних струмів і потужностей, оскільки вони забезпечують покращені теплові характеристики та більшу здатність розсіювати тепло.

Пакет
Максимальний струм
Теплова продуктивність
Типове використання
СОД-523
Дуже низький
Обмежений
Сигнал перемикання
СОД-323
Низький
Помірний
Маленька логіка схеми
СОД-123
Середній
краще
Стабілітрон/випрямляч
SMA
Середньо-високий
добре
потужність виправлення
SMB
Високий
Сильний
TVS захисту
SMC
Дуже висока
Чудово
Індустріальний потужність

Зі збільшенням розміру упаковки також збільшується доступна площа поверхні для передачі тепла.Великі корпуси, такі як SMA, SMB і SMC, можуть ефективніше розподіляти тепло по мідних ділянках друкованої плати, забезпечуючи більш стабільну роботу під постійним струмовим навантаженням.Менші корпуси, такі як SOD-523 і SOD-323, займають менше місця на друкованій платі, але, як правило, мають нижчу здатність розсіювати тепло і вимагають більш ретельного теплового проектування.

Тепловий дизайн стає все більш важливим у сильнострумових і високочастотних ланцюгах, оскільки надмірне тепло може підвищити температуру з’єднання і створити довгострокові проблеми з надійністю.Високі робочі температури можуть знизити ефективність, збільшити струм витоку, прискорити старіння напівпровідника та підвищити ризик передчасного виходу з ладу компонентів.

Компонування друкованої плати також сильно впливає на температуру діода.Тепло, що виділяється всередині напівпровідникового переходу, має ефективно передаватись у мідні шари друкованої плати.Більші мідні канали, підключені до діодних прокладок, допомагають поширювати тепло на ширшу область і зменшувати локалізовані гарячі точки.У компактних компонуваннях друкованих плат недостатня площа міді може призвести до того, що діоди з правильним номінальним параметром працюватимуть при підвищених температурах.

У конструкціях з більшою потужністю теплові характеристики зазвичай покращуються за рахунок ширших мідних доріжок, більших мідних площин, теплових отворів, багатошарових структур друкованої плати та оптимізації повітряного потоку.Ці методи допомагають знизити температуру з’єднання та підтримувати безпечніші робочі умови під час безперервної роботи.

Ще один важливий момент теплове зниження.Значення струму в таблиці даних часто вимірюють у контрольованих лабораторних умовах, як правило, при температурі навколишнього середовища близько 25°C.Фактичні робочі температури можуть бути значно вищими.З підвищенням температури здатність діода до безпечного струму зменшується, а струм витоку та термічний стрес зростають.Конструкція з достатнім тепловим запасом допомагає підтримувати стабільність і довгострокову надійність.

Тому вибір корпусу діода SMD має передбачати не тільки відповідність номінальних значень напруги та струму.Розмір упаковки, термічний опір, площа міді на друкованій платі та робочі умови разом визначають, чи зможе діод підтримувати стабільну та надійну роботу під час фактичних умов експлуатації.

Основні електричні параметри для вибору діода SMD

Параметр
опис
Важливість
Реверс Напруга (Vr)
Максимум зворотна напруга
Запобігає поломка
вперед Напруга (Vf)
Падіння напруги під час проведення
Впливає ефективність і теплогенерація
Витік Струм (ІЧ)
Реверс струм витоку
Важливо для малопотужні схеми
Час відновлення (trr)
Перемикання швидкість відновлення
Важливо для високочастотна робота
Сполучення Ємність (Cj)
Збережений заряд між терміналами
Впливає на РФ і продуктивність перемикання
Максимум Температура переходу (Tj)
Найвищий безпечний робоча температура
Запобігає термічні пошкодження

Вибір неправильних електричних параметрів може призвести до перегріву, нестабільної роботи, надмірної втрати потужності, зниження ефективності, перегріву та передчасного виходу з ладу компонентів.Правильний вибір параметрів допомагає підтримувати надійність схеми, термічну стабільність, енергоефективність і довгострокову роботу електроніки.

Пряма напруга (Vf)

Пряма напруга визначає, скільки напруги втрачається, коли струм протікає через діод під час роботи прямого зсуву.

Тип діода
Типова пряма напруга
Шотткі діод
0,2 В–0,4 В
Кремній Випрямний діод
0,7 В–1,1 В

Нижча пряма напруга безпосередньо покращує енергоефективність, оскільки менше електричної енергії перетворюється на тепло під час провідності.Це стає особливо важливим у компактній електроніці, де обмежений простір для керування температурою.

Діоди Шотткі зазвичай вибирають для високоефективних силових ланцюгів через їх зменшене падіння напруги та швидке перемикання.Стандартні кремнієві випрямлячі, однак, можуть забезпечувати кращу толерантність до зворотної напруги та менший струм витоку в деяких застосуваннях.

Нижча пряма напруга також допомагає зменшити температурний стрес, підвищити ефективність, знизити температуру переходу та подовжити термін служби компонентів.

Співвідношення розсіювання потужності:

P=Vf×Я

Навіть невелике зниження прямої напруги може значно зменшити втрати потужності в електронних системах із сильним струмом.

Зворотна напруга (Vr)

Номінальна зворотна напруга визначає максимальну зворотну напругу, яку діод може безпечно витримати до того, як станеться електричний пробій.Якщо прикладена зворотна напруга перевищує номінальну межу, діод може стати лавинним пробоїном, надмірним струмом витоку, постійним пошкодженням напівпровідника та виходом з ладу друкованої плати під час стрибків напруги.

Номінальні значення зворотної напруги зазвичай вибираються з додатковим запасом надійності, щоб допомогти зберегти надійність під час перехідних умов експлуатації.Недостатній запас зворотної напруги збільшує ризик довгострокових проблем з надійністю та несподіваних польових збоїв.

Струм витоку (ІЧ)

Струм витоку відноситься до невеликої кількості зворотного струму, який протікає через діод при зворотному зміщенні.Хоча струм витоку зазвичай дуже малий, надмірний витік може скоротити термін служби батареї, знизити ефективність роботи в режимі очікування, збільшити термічне навантаження та вплинути на точні малопотужні схеми.

Струм витоку зазвичай збільшується з підвищенням температури, збільшенням зворотної напруги та старінням напівпровідника.Низький рівень витоку особливо важливий для портативної електроніки, систем із живленням від батарей, пристроїв Інтернету речей та енергоефективних резервних схем.

Діоди Шотткі зазвичай мають вищий струм витоку, ніж стандартні кремнієві випрямлячі, особливо при підвищених робочих температурах.

НаприкладДіоди Шотткі зазвичай забезпечують чудову ефективність у швидких зарядних пристроях через їх низьку пряму напругу.Однак їхній вищий струм витоку при високій температурі може дещо знизити ефективність режиму очікування в системах, що живляться від батарей.

Цей компроміс стає важливим у малопотужних електронних конструкціях, де тривалий термін служби батареї та мінімальне енергоспоживання в режимі очікування є пріоритетними.

Час відновлення (trr)

Час відновлення вимірює, як швидко діод припиняє провідність під час перемикання з прямого зміщення на зворотне.

Тип діода
Типовий час відновлення
Стандартний Випрямляч
2 мкс–30 мкс
Швидке відновлення діод
50нс–500нс
Шотткі діод
Близько нуля

Час відновлення стає все більш важливим із збільшенням частоти перемикань.Стандартні випрямні діоди, як правило, прийнятні для низькочастотних джерел живлення, але вони можуть створювати надмірні втрати на комутацію у високочастотних ланцюгах.

У високочастотних імпульсних джерелах живлення повільніші випрямні діоди можуть генерувати додаткові втрати при комутації, оскільки зворотний струм відновлення продовжує протікати коротко під час переходів комутації.Швидке відновлення та діоди Шотткі допомагають зменшити ці втрати, зменшити виділення тепла та підвищити загальну ефективність перетворювача.

Швидке відновлення та діоди Шотткі зазвичай є кращими в імпульсних джерелах живлення, швидких зарядних пристроях, перетворювачах постійного струму в постійний струм, радіочастотних ланцюгах живлення та високочастотних промислових системах.

Їхня швидша поведінка перемикання допомагає зменшити втрати при перемиканні, зменшити виділення тепла, підвищити ефективність, зменшити електромагнітні перешкоди та підтримувати кращу термічну стабільність.

Однак діоди Шотткі можуть демонструвати вищий зворотний струм витоку при підвищених температурах, що слід враховувати в середовищах з високими температурними вимогами.

Ємність переходу (Cj)

Ємність переходу являє собою збережений електричний заряд між висновками діода.Цей параметр безпосередньо впливає на швидкість перемикання, радіочастотну продуктивність, цілісність сигналу та поведінку високочастотної схеми.

Менша ємність переходу допомагає покращити високочастотне перемикання, стабільність радіочастотного сигналу, продуктивність ланцюга зв’язку та точність обробки сигналу.

Ємність переходу стає особливо важливою в радіочастотних системах зв’язку, бездротовій електроніці, схемах обробки сигналів і високошвидкісних цифрових системах.Надмірна ємність може спричинити спотворення сигналу, уповільнення перемикання та зниження радіочастотної ефективності.

Максимальна температура з'єднання (Tj)

Максимальна температура переходу, яку зазвичай записують як Tj, визначає найвищу безпечну робочу температуру внутрішнього напівпровідникового переходу діода.

Цей параметр надзвичайно важливий, оскільки діод може вийти з ладу, навіть якщо значення напруги та струму здаються прийнятними, якщо теплове керування недостатнє.

У міру підвищення температури переходу діод може мати збільшення струму витоку, зниження ефективності, нестабільність прямої напруги, прискорене старіння напівпровідника та постійне внутрішнє пошкодження.

У застосуваннях SMD-діодів із сильним струмом надмірна температура переходу може спровокувати перегрівання.Це відбувається, коли підвищення температури збільшує струм витоку та розсіювання потужності, що потім генерує ще більше тепла та ще більше підвищує температуру переходу.

Якщо теплові розбіжності не контролюються, діод може раптово вийти з ладу та пошкодити навколишні компоненти друкованої плати.

Безперервна робота поблизу максимальної температури з’єднання також може скоротити тривалий термін служби компонентів, навіть якщо не відбувається негайного виходу з ладу.Підвищена температура прискорює механізми зношування напівпровідників і знижує довгострокову надійність.

Теплова надійність зазвичай покращується за рахунок використання більших корпусів діодів, ширших мідних доріжок, більшої міді для друкованих плат, теплових отворів, кращого повітряного потоку та методів зниження струму.

Належне управління температурою допомагає підтримувати безпечну температуру з’єднання, покращувати довготривалу надійність і зменшувати ризик передчасного виходу з ладу компонентів у сучасних електронних системах.

Наприклад, у специфікації діода може бути зазначено максимальну температуру переходу 150°C і значення RθJA 90°C/Вт.Ці значення допомагають оцінити, чи може діод безпечно працювати за очікуваної температури навколишнього середовища та умов розсіювання потужності.

Як перевірити діод SMD за допомогою мультиметра

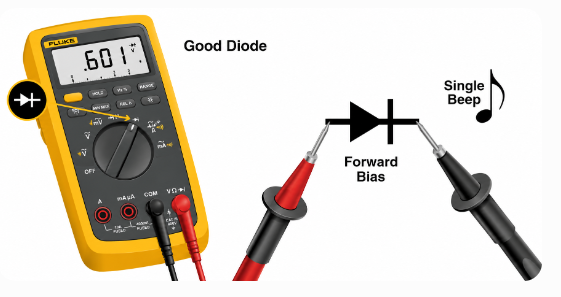

Testing an SMD Diode with a Multimeter

Малюнок 5. Тестування діода SMD за допомогою мультиметра

Тестування діода SMD за допомогою a мультиметр допомагає виявити типові проблеми, такі як короткі замикання, розриви ланцюгів, пошкодження через витік і перегрівання.Належні процедури тестування важливі, оскільки неправильні вимірювання можуть призвести до неточного діагнозу або випадкового пошкодження друкованої плати.

Заходи безпеки перед тестуванням

Перед виконанням будь-яких вимірювань діодів:

1. Відключіть і відключіть живлення від ланцюга

2. Повністю розрядіть конденсатори, перш ніж торкатися друкованої плати

3. Уникайте тестування ланцюгів під напругою

4. Використовуйте захист від електростатичного розряду під час роботи з чутливою електронікою

Великі конденсатори в джерелах живлення, зарядних пристроях і промисловій електроніці можуть зберігати небезпечну напругу навіть після відключення живлення.Розрядка конденсаторів допомагає зменшити ризик ураження електричним струмом і випадкового пошкодження компонентів.

Вимірювання в схемі також не завжди є повністю надійними, оскільки оточуючі компоненти друкованої плати можуть створювати помилкові показання.Паралельні резистори, конденсатори, котушки індуктивності та напівпровідникові шляхи можуть впливати на вимірювання мультиметра та давати оманливі результати.

Для більш точного усунення несправностей одну сторону діода часто піднімають від друкованої плати, щоб ізолювати компонент під час тестування.

Тест прямого зсуву

Переведіть мультиметр в режим перевірки діодів.Підключіть червоний зонд до анода, а чорний – до катода.Справний діод зазвичай демонструє пряме падіння напруги приблизно на 0,2–0,4 В для діодів Шотткі та 0,6–0,7 В для кремнієвих діодів.Ці показники представляють пряме падіння напруги діода під час провідності.Нижча пряма напруга в діодах Шотткі допомагає підвищити ефективність і зменшити виділення тепла у високочастотних комутаційних схемах.

Тест зворотного зміщення

Поміняйте щупи мультиметра, підключивши чорний щуп до анода, а червоний щуп – до катода.Справний діод повинен блокувати зворотний струм.Мультиметр зазвичай показує OL (Open Loop) або дуже високий опір.Якщо вимірний струм тече у зворотному зміщенні, діод може постраждати від витоку, руйнування переходу або термічної деградації.Проблеми зворотного витоку часто стають більш серйозними при підвищених робочих температурах.

Загальні індикатори несправностей

Симптом
Можлива причина
0В обидва напрямки
Закоротений діод
OL обидва напрямки
Відкритий діод
Нестабільний показання
Теплові пошкодження або витік

Закорочені діоди зазвичай виникають після електричного перенапруження, подій зворотної полярності, сильного перегріву або пошкодження від стрибків напруги.Відкритий діод несправності можуть бути наслідком пошкодження з’єднувального дроту, надмірного термічного циклу, механічних тріщин або виробничих дефектів.Нестабільний або непослідовний показання можуть свідчити про внутрішні термічні пошкодження, проблеми зі струмом витоку, тріщини паяних з’єднань або часткову деградацію напівпровідника.

У високочастотних комутаційних схемах і джерелах живлення несправні SMD-діоди також можуть спричинити надмірне виділення тепла, нестабільну вихідну напругу, шум комутації, зниження ефективності заряджання та переривчасту роботу схеми.

Належне тестування мультиметром допомагає швидко визначити несправні діоди та підтримує більш точне усунення несправностей у сучасних електронних системах.

Поширені несправності діодів SMD і помилки при проектуванні друкованої плати

Незважаючи на те, що діоди SMD розроблені для надійної тривалої роботи, збої все одно можуть виникнути, якщо конструкція схеми, керування температурою або компонування друкованої плати не оптимізовані належним чином.Багато проблем з діодами викликані не виробничими дефектами, а проблемами, пов’язаними з конструкцією, такими як електричне перенапруження, надмірне нагрівання, погане розташування друкованої плати, електростатичний розряд (ESD) і дефекти пайки.Ці проблеми можуть знизити продуктивність, скоротити термін служби компонентів і створити довгострокові проблеми з надійністю електронних систем.

Розуміння загальних механізмів несправності SMD-діодів і помилок у проектуванні друкованих плат допомагає виявити основні причини проблем із схемами та підтримує надійніший дизайн плати.Багато несправностей виникають через неналежне керування температурою, неправильний вибір діода, недостатній запас напруги, погане розміщення компонентів або неправильні умови пайки.Ці конструктивні фактори можуть поступово вплинути на продуктивність, навіть якщо спочатку здається, що схема працює правильно.

Поширені несправності діодів SMD та їх наслідки

провал причина
Поширений Симптом
Ймовірно Результат
Електричне перенапруження
Перегрів
Пошкодження від надмірного струму
Надмірне тепло
Сліди опіків
Теплова втеча
Вплив електростатичного розряду
Втрата захисту від перенапруги
Деградація TVS діода
Пошкодження друкованої плати
Переривчаста робота
Тріщини паяних з'єднань
Неправильна пайка
Нестабільність напруги
Зворотний витік і нестабільний операція

Електричне перенапруження є однією з найпоширеніших причин виходу з ладу діодів SMD.Це відбувається, коли діод працює за межі номінальної напруги або струму, що спричиняє надмірне виділення тепла та потенційне пошкодження напівпровідникового переходу.Постійне перенапруження може остаточно погіршити електричні характеристики та знизити надійність.

Теплова напруга є ще одним важливим фактором, особливо в компактних конструкціях друкованих плат, де обмежена площа міді обмежує розсіювання тепла.Підвищені температури з’єднання можуть збільшити струм витоку, знизити ефективність, прискорити старіння та, зрештою, призвести до теплового розбіжності.

Пошкодження від електростатичного розряду часто впливають на захисні діоди, які використовуються поблизу комунікаційних інтерфейсів.Повторний вплив тимчасових подій може поступово послабити захисну здатність пристрою та з часом знизити його ефективність.

Поширені помилки при проектуванні друкованої плати, які впливають на надійність діода SMD

Декілька методів компонування та проектування друкованої плати можуть ненавмисно збільшити ризик відмови.

Занижені термопрокладки можуть обмежити передачу тепла від діода до друкованої плати.Якщо мідні ділянки занадто малі, тепло може накопичуватися навколо компонента та підвищувати температуру з’єднання під час безперервної роботи.

Неправильне розташування діода TVS може знизити ефективність захисту.Захисні пристрої, розташовані надто далеко від зовнішніх роз’ємів, можуть дозволити перехідним імпульсам проникнути глибше в ланцюг до того, як відбудеться придушення.

Використання повільних випрямних діодів у високошвидкісних ланцюгах може спричинити шум перемикання, збільшення втрат потужності, зниження ефективності та проблеми з електромагнітними перешкодами.Швидке відновлення та діоди Шотткі, як правило, більше підходять для високочастотних конструкцій.

Недостатній запас зворотної напруги також може створити проблеми з надійністю.Вибір діода, який є занадто близьким до очікуваної робочої напруги, залишає незначний допуск до стрибків напруги або неочікуваних робочих умов.

Надійна робота діода часто залежить від поєднання належного теплового дизайну, відповідних електричних запасів, оптимізованої компоновки друкованої плати, ефективного розміщення захисту від перенапруги та стабільних паяних з’єднань.Невеликі конструктивні рішення можуть мати значний вплив на довгострокову надійність і продуктивність схеми.

Діоди SMD проти діодів із наскрізним отвором

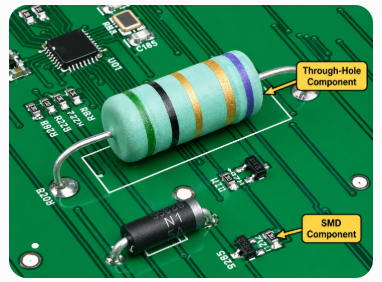

SMD vs Through-Hole Components on PCB

Малюнок 6. SMD та компоненти через отвір на друкованій платі

Діоди SMD і діоди з наскрізними отворами виконують подібні електричні функції, але вони значно відрізняються за розміром, способом виробництва, термічною поведінкою, механічною міцністю та інтеграцією друкованої плати.

Особливість
SMD Діоди
Наскрізний отвір Діоди
Розмір друкованої плати
Компактний
Більший
Виробництво
Автоматизована SMT
Ручний/хвильовий припій
Високочастотна продуктивність
краще
Нижній
Ремонтопридатність
Складніше
Легше
Розсіювання тепла
Помірний
Краще для високої потужності
Загальне використання
Портативний електроніка
Промислові системи

Діоди SMD, як правило, віддають перевагу в сучасній електроніці, оскільки вони підтримують макети друкованих плат меншого розміру, автоматизоване масове виробництво, легкі електронні пристрої та покращену продуктивність на високих частотах.

Їхні коротші електричні шляхи допомагають зменшити паразитну індуктивність і ємність, що робить їх придатними для високошвидкісних комутаційних ланцюгів, радіочастотних систем зв’язку, компактних перетворювачів енергії та щільно упакованих електронних пристроїв.

Проте діоди з наскрізними отворами все ще можуть бути кращими в системах високої потужності, застосуваннях із сильним струмом, жорстких механічних середовищах та обладнанні, яке потребує легшого ремонту або заміни.

Оскільки компоненти з наскрізними отворами використовують дротяні дроти, вставлені в друковану плату, вони часто забезпечують міцніше механічне кріплення та кращу тепловіддачу для потужних пристроїв.

У сучасних електронних пристроях домінують діоди SMD, тому що компактні компонування друкованої плати та автоматизована збірка SMT значно знижують витрати на виробництво та збільшують швидкість виробництва.

Про нас Задоволення клієнтів кожного разу.Взаємна довіра та загальні інтереси. ARIAT Tech встановив довгострокові та стабільні співпраці з багатьма виробниками та агентами. "Поводячи клієнтів реальними матеріалами та приймати послуги як основну", вся якість буде перевіряти без проблем та передавати професіонал
тест функції.Найвища економічно ефективна продукція та найкраща послуга-це наше вічне зобов'язання.

Питання що часто задаються [FAQ]

1. Чому невеликі пакети діодів SMD легше перегріваються в компактних макетах друкованої плати?

Малі корпуси діодів SMD мають обмежену теплову масу, меншу теплоту площа розсіювання та вищий термічний опір.У компактних компонуваннях друкованих плат з обмеженим потоком повітря та обмеженою площею міді може накопичуватися тепло швидко підвищити температуру з’єднання, збільшуючи ризик перегріву розбіг і передчасний вихід компонентів з ладу.

2. Як площа міді друкованої плати впливає на теплові характеристики діода SMD?

Мідна зона друкованої плати діє як розсіювач тепла, який відводить тепло діодний перехід.Більші розміри міді допомагають зменшити гарячу точку температури, знижують термічний опір і покращують довгострокову теплову стабільність, особливо в сильнострумових і високочастотних електронних системи.

3. Що станеться, якщо діод SMD перевищить максимальну температуру переходу?

Перевищення максимальної температури з'єднання може збільшити витік струм, зниження ефективності, дестабілізація поведінки прямої напруги, прискорюють старіння напівпровідника та, зрештою, спричиняють постійний діод невдача.Постійний перегрів також може пошкодити компоненти друкованої плати поблизу.

4. Як погана теплова конструкція друкованої плати може знизити надійність діода SMD?

Погана теплотехнічна конструкція друкованої плати може затримувати тепло біля корпусу діода та створювати локальні гарячі точки температури.Недостатня площа міді, відсутня теплові отвори, вузькі канали та поганий потік повітря можуть збільшити тепло стрес і скорочення тривалого терміну служби компонентів.

5. Які найпоширеніші причини виходу з ладу діодів SMD в сучасній електроніці?

Найпоширеніші причини включають надмірне тепло, електричне перенапруження, погана якість пайки, недостатня тепловіддача, неправильна запас напруги та вплив електростатичного розряду.Ці умови можуть призвести до перегрів, пошкодження через витік, нестабільна робота та передчасне деградація напівпровідника.

6. Чому при виборі діода SMD важливе теплове зниження?

Теплове зниження враховує зниження безпечної обробки струму здатність при підвищенні робочої температури.Без належного зниження номінальних характеристик a діод може перегрітися в реальних умовах експлуатації, навіть якщо це з'явиться безпечний згідно з лабораторними характеристиками.

Електронна пошта: Info@ariat-tech.comHK TEL: +852 30501966ДОДАТИ: Rm 2703 27F Ho King Comm Center 2-16,
Fa Yuen St MongKok Kowloon, Гонконг.
