Вичерпний посібник для DS1302 RTC
2024-11-09 5487

Чіп DS1302 безперешкодно інтегрує систему годинника/календаря в режимі реального часу та 31 байт статичної оперативної пам’яті, які витончено розпаковують загадки проведення хронометражу.Він забезпечує засоби ефективного спілкування з мікропроцесорами, використовуючи спрощений серійний інтерфейс.Цей документ глибоко входить в архітектуру чіпа, розкриваючи хитромудрі роботи та танець електронів у його схемах.Це пробуджує цікавість тих, хто заінтригував елегантність технологічного дизайну.

Каталог

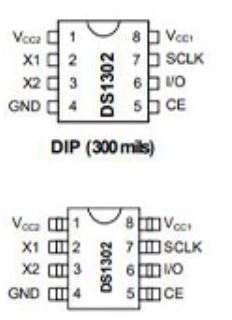

Огляд з'єднань DS1302

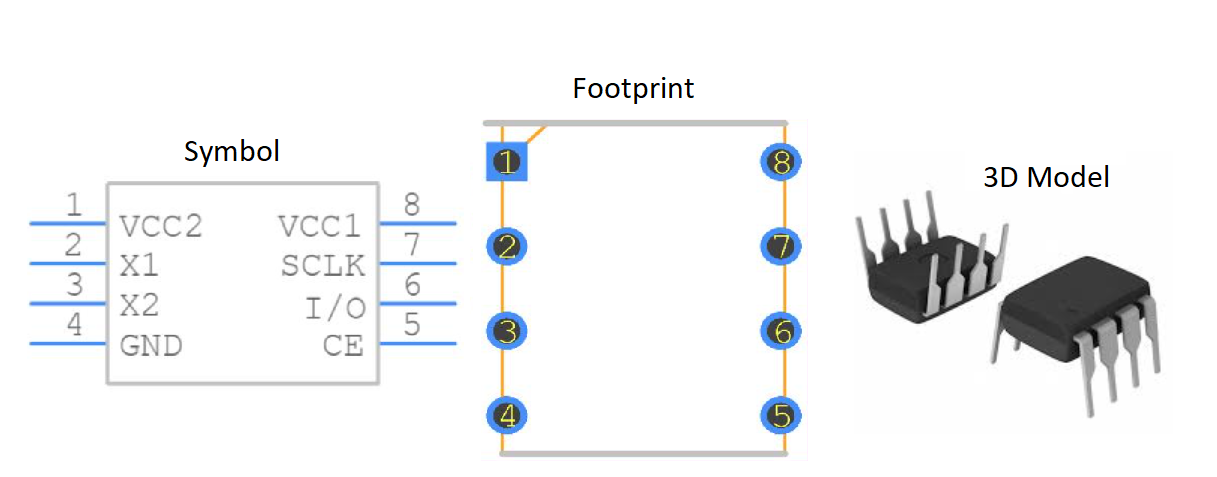

Модель CAD DS1302

Огляд DS1302

З DS1302 Поєднує годинник/календар в режимі реального часу з 31 байт статичною оперативною пам’яттю, виготовленими відповідно до сценаріїв низької потужності.Він надає ретельну інформацію про хронометраж протягом декількох секунд, хвилин, годин, днів, фінансів, місяців та років, у комплекті з коригуваннями Leap року, обробленими без особливих зусиль.Ця система дозволяє отримати як цілодобовий, так і 12-годинний формат часу, що містить індикатор AM/PM, щоб задовольнити налаштування користувачів цифрових норм дисплея часу.Його інтерфейс серійного зв'язку полегшує зв’язок з різноманітними мікропроцесорами, що втілює адаптованість у проектуванні системи.

Особливості DS1302

Інтегрована обробка часу та обробка даних

DS1302 виявляється всебічним варіантом для завдань часу, що охоплює всі операції, забезпечуючи тимчасове зберігання даних у його оперативній пам'яті.Часовий проміжок виконується ефективно через спрощений трипровідний серійний інтерфейс, що дозволяє плавно зв’язати з мікроконтролами.Ця установка вміщує різноманітні методи передачі даних, такі як однобайт-режим і спалах, введення гнучкості в складні системи.

Ефективне використання енергії

Помітною характеристикою DS1302 є його розсудливе використання потужності, функціонуючи в межах напруги від 2,0 В до 5,5 В.Працюючи в 2,0 В, він використовує лише 300NA, представляючи себе як добре підходить для пристосувань, таких як гаджетів з низькою потужністю, таких як гаджети, що працюють на батареї.Цей рівень енергоефективності знижує частоту змін акумулятора, продовжуючи термін експлуатації обладнання - корисний фактор для управління віддаленими установами, які шукають надійності та менше перебоїв.

Космічний економічний дизайн

Компактний 8-контактний занурення DS1302 і таким чином пакети забезпечують, що він займає мінімальний простір, привабливу рису в дизайні пристроїв, де кожен простір безцінний.Універсальність форм -фактора очевидна у його зайнятості в різних секторах, від побутової електроніки до промислових машин.Крім того, його невеликий пакет полегшує включення мікросхеми в існуючі конструкції ланцюгів, що робить його простішим для нас до модернізації старих систем без клопоту.

Широкий діапазон робочої температури

Можливість DS1302 надійно функціонувати в межах промислового температури розширює його застосовність, що дозволяє йому процвітати в складних екологічних умовах.Ця риса робить її надійним вибором для пристроїв, які повинні постійно працювати в екстремальних температурах, таких як у відкритих умовах та автомобільних додатках.Міцна температура толерантності свідчить про його непохитну надійність, рису, яка високо оцінюється в сценаріях місії.

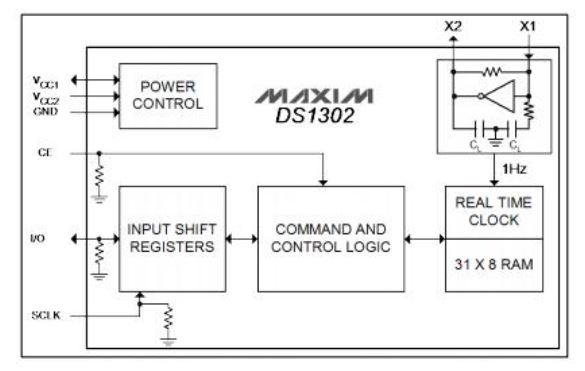

DS1302 Функціональна блок -схема

Технічні характеристики

Maxim Integrated забезпечує широкий спектр специфікацій для DS1302+, слугуючи вичерпним посібником для розуміння його можливостей та інтеграції його безперешкодно в різноманітні програми.З DS1302+ Перевага в точних функціях часу, аспект систем, що прагнуть підтримувати ретельне виконання та ефективне управління даними.У таблиці нижче є технічні специфікації, атрибути, параметри максимального інтегрованого DS1302+.

Експлуатація DS1302

Модуль годинника DS1302 в режимі реального часу з'єднується з мікропроцесорами через синхронний інтерфейс серійного зв'язку, що потребує лише трьох з'єднань: Chip Enable (CE), вхід/вихід (вводу/вивод) та послідовний годинник (SCLK).Ця обтічна рамка проводки оцінюється за її простоту та надійність, що відображає прагнення до витонченості в дизайні.Передача даних до та з годинника/оперативної пам’яті може відбуватися або по одному байту за один раз, або в сплесках до 31 байт.Дизайн дозволяє працювати на надзвичайно низькій потужності, зберігаючи дані та тактову інформацію на менше 1 мкВт.Типова робоча схема показана нижче.

Альтернативи для DS1302

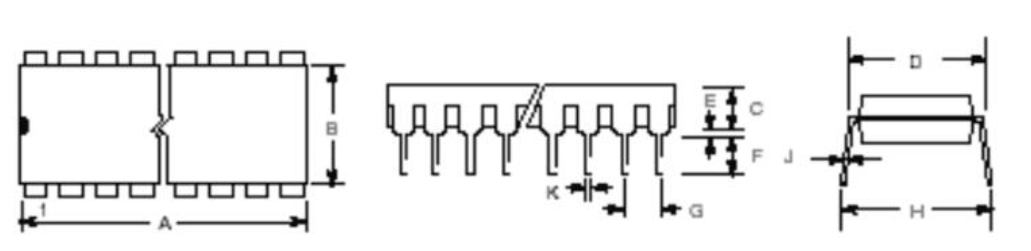

Розміри DS1302

Виробник DS1302

Maxim Integrated веде технологічний ландшафт із новаторськими досягненнями в синхронізації, енергоефективності та надійності даних, зосередження уваги на технології роботи, управління енергією та комунікації.Ці області сприяють безшовних електронних взаємодій та оптимізують використання енергії, забезпечуючи надійний обмін інформацією.Компанія підживлює креативну інженерію, пропонуючи потужні інструменти та ресурси, які полегшують складні проблеми дизайну, що дозволяє нам розвиватися з впевненістю та точністю.

Порівняні частини

PDF -таблиця

DS1302

DS1302+

DS1302N даних

DS1307N+ ТАБЛИКИ

DS1337+

DS1672-2+ таблиці даних
